В 3D-печати, особенно при использовании технологии FDM (моделирование методом послойного наплавления), обдув или охлаждение является одним из наиболее критически важных факторов, напрямую влияющих на качество, точность и механические свойства напечатанных деталей. В отличие от других производственных процессов, где материал может охлаждаться естественным путем, в 3D-печати мы активно управляем температурой пластика сразу после его экструзии.
Основная цель обдува — быстрое отверждение экструдированного пластика. Это необходимо для того, чтобы каждый новый слой сохранял свою форму и не деформировался под весом последующих слоев или из-за остаточных напряжений. Правильно настроенный обдув предотвращает такие распространенные проблемы, как коробление, провисание нависающих элементов и потеря детализации, обеспечивая стабильность и успех процесса печати.

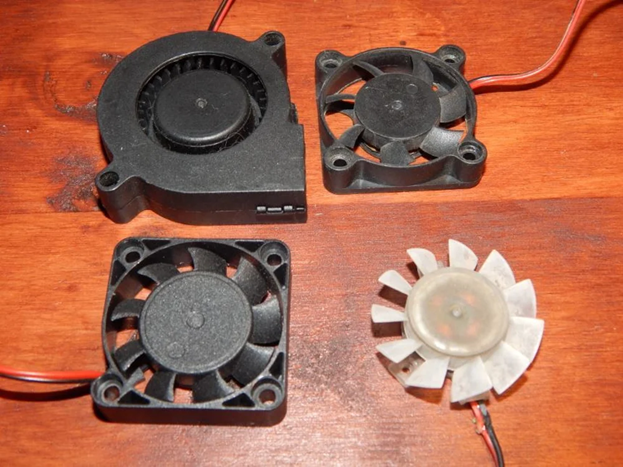

Система обдува в FDM 3D-принтере состоит из одного или нескольких вентиляторов и воздуховодов, которые направляют поток воздуха на определенные зоны печатающей головки и печатаемой детали.
Как работает система обдува: Вентиляторы создают поток воздуха, который через специально спроектированные воздуховоды направляется либо на только что экструдированный пластик (обдув детали), либо на радиатор хотэнда (обдув хотэнда).
Механизм отвода тепла: Когда горячий пластик выходит из сопла, он находится в расплавленном состоянии. Поток холодного воздуха от вентилятора быстро отводит тепло от этого пластика, заставляя его затвердевать. Это позволяет каждому слою быстро набирать прочность и сохранять свою форму, прежде чем на него будет нанесен следующий слой.

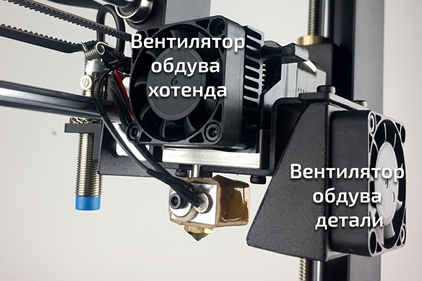

Различия между обдувом детали (Part Cooling Fan) и обдувом хотэнда (Hotend Fan): Важно понимать, что в 3D-принтере обычно используются два типа вентиляторов, каждый из которых выполняет свою уникальную и критически важную функцию:
Вентилятор обдува детали (Part Cooling Fan):
Назначение: Охлаждать печатаемую деталь, то есть только что экструдированный пластик сразу после его выхода из сопла. Это позволяет пластику быстро перейти из расплавленного состояния в твердое, сохраняя заданную форму.
Где расположен: Этот вентилятор обычно находится на печатающей головке и имеет специальный воздуховод (диффузор), который направляет поток воздуха непосредственно на область печати, вокруг сопла.
Влияние на качество: Быстрое охлаждение помогает сохранить четкость мелких деталей, острых углов и тонких стенок (детализация), предотвращает провисание пластика на нависающих элементах и мостах.
Вентилятор обдува хотэнда (Hotend Fan):
Назначение: Поддерживать холодную зону хотэнда. Филамент должен оставаться твердым в верхней части хотэнда и плавиться только непосредственно перед соплом. Вентилятор хотэнда предотвращает преждевременное размягчение филамента выше зоны нагрева.
Где расположен: Этот вентилятор обычно направлен на радиатор (радиаторный блок) хотэнда.
Влияние на надежность: Поддержание холодной зоны критически важно для предотвращения преждевременного размягчения филамента из-за распространения тепла вверх по хотэнду (heat creep) — явления, при котором тепло распространяется вверх по хотэнду, размягчая филамент слишком рано. Это приводит к забиванию сопла, проскальзыванию филамента и остановке печати. Этот вентилятор должен работать постоянно, пока хотэнд горячий.
Влияние обдува на качество печати
Обдув детали оказывает значительное влияние на множество аспектов качества напечатанных объектов.
Предотвращение деформаций (Коробление/Warping):
Как быстрое охлаждение уменьшает внутренние напряжения в пластике: При охлаждении происходит усадка пластика. Если охлаждение происходит неравномерно или слишком медленно, это приводит к возникновению внутренних напряжений, которые могут «отрывать» углы детали от печатного стола или вызывать деформацию по всей модели. Быстрый и равномерный обдув помогает стабилизировать температуру пластика, уменьшая эти напряжения.
Снижение эффекта «коробления» углов и краев: Особенно актуально для материалов с высокой усадкой, таких как ABS. Обдув помогает зафиксировать первый слой на столе и предотвратить его отрыв.
Качество нависающих элементов и мостов:
Как обдув предотвращает провисание пластика, выдавливаемого в воздух: Когда принтер печатает элементы, которые не имеют непосредственной опоры снизу (нависающие элементы или мосты), расплавленный пластик может провиснуть под действием силы тяжести, прежде чем он затвердеет. Интенсивный обдув мгновенно охлаждает пластик, «замораживая» его в нужной форме и предотвращая провисание.
Улучшение геометрии и гладкости нижних поверхностей: Качество нижних поверхностей нависающих элементов и мостов напрямую зависит от эффективности обдува.
Детализация мелких элементов:
Как обдув помогает сохранять форму тонких стенок, острых углов и мелких деталей: Без достаточного охлаждения мелкие элементы могут деформироваться под воздействием тепла от сопла или от соседних слоев, теряя свою четкость. Обдув обеспечивает быстрое отверждение, сохраняя заданную геометрию.
Предотвращение «наплывов» (blobs) и «нитей» (stringing): Правильный обдув в сочетании с настройками ретракта помогает минимизировать нежелательные наплывы (избыток пластика) и «нити» (тонкие волоски пластика между частями модели), которые образуются из-за подтекания расплавленного пластика.
Проблемы, связанные с избыточным/недостаточным обдувом:
Недостаточный обдув:
Провисания, деформации, потеря детализации: Наиболее очевидные симптомы.
«Слоновьи ноги»: Расширение нижних слоев детали, вызванное тем, что первые слои не успевают достаточно остыть и затвердеть под давлением верхних слоев.
Плохое качество мостов и нависаний.
Избыточный обдув:
Проблемы с межслойной адгезией (Poor Layer Adhesion): Слишком сильный обдув может охладить предыдущий слой настолько, что новый горячий слой не сможет к нему надежно прилипнуть. Это приводит к хрупкости детали и ее легкому расслоению.
Хрупкость детали: Общее снижение прочности из-за плохого слияния слоев.
Забивание сопла (в редких случаях): Если охлаждение слишком интенсивное, оно может охладить пластик внутри сопла слишком высоко, вызывая его преждевременное затвердевание и засор.
Деформация мелких деталей: В некоторых случаях, особенно для очень мелких элементов, избыточный обдув может привести к чрезмерному охлаждению и растрескиванию.

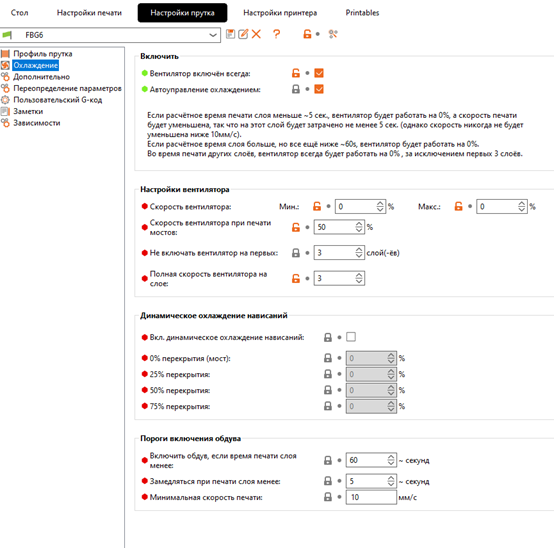

Настройки обдува в слайсере
Большинство современных слайсеров предоставляют широкий спектр настроек для управления обдувом, позволяя тонко регулировать его поведение.
Скорость вентилятора (Fan Speed):
Это основной параметр, регулирующий интенсивность обдува детали, обычно в процентах (от 0% до 100%).
Общие рекомендации для разных материалов:
PLA: Обычно требуется высокий обдув (80-100%) для достижения хорошей детализации и предотвращения провисаний.
PETG: Требует умеренного обдува (30-60%). Слишком сильный обдув может ухудшить межслойную адгезию и сделать PETG хрупким.
ABS/Nylon: Эти материалы очень чувствительны к быстрому охлаждению, так как это вызывает сильное коробление и расслоение. Для них обдув часто минимизируют (0-10%) или вовсе отключают, особенно при печати в закрытой камере.
Регулировка скорости в процентах: Позволяет точно настроить поток воздуха.
Подробнее о материалах для FDM принтеров можно узнать в нашей статье.
Начальныйобдув/Невключатьобдувнапервых (Initial Fan Speed/Disable Fan for Initial Layers):
Важность отключения или снижения обдува на первых слоях: Для обеспечения максимальной адгезии первого слоя к печатному столу, обдув на первых 1-3 слоях обычно отключается или значительно снижается (например, до 0-30%). Это позволяет пластику оставаться горячим и хорошо прилипать к поверхности стола.
Постепенное увеличение обдува: После первых слоев скорость вентилятора постепенно увеличивается до заданного значения.
Минимальное время слоя (Minimum Layer Time):
Как этот параметр обеспечивает достаточное время для охлаждения каждого слоя: Этот параметр задает минимальное время, которое должно пройти для печати каждого слоя. Если слой печатается очень быстро (например, при печати мелких деталей), принтер автоматически замедлит скорость или сделает паузу, чтобы обеспечить достаточное время для охлаждения слоя.
Применение для печати мелких деталей: Критически важен для мелких и тонких элементов, которые могут перегреваться и деформироваться без достаточного времени на охлаждение.
Обдув для мостов (Bridge Fan Speed):
Некоторые слайсеры позволяют задать увеличенную скорость обдува специально для печати мостов. Это помогает максимально быстро охладить пластик, выдавливаемый в воздух, и предотвратить его провисание.
Обдув для разных материалов:
Как уже упоминалось, каждый материал имеет свои оптимальные настройки обдува. Всегда начинайте с рекомендаций производителя филамента и затем корректируйте их в зависимости от результатов тестовых печатей.
Специализированные материалы: Некоторые специализированные материалы могут иметь уникальные требования к обдуву или его отсутствию, которые необходимо учитывать.
Заключение
Обдув в 3D-печати — это не просто дополнительная функция, а фундаментальный аспект, определяющий качество, точность и прочность напечатанных деталей. Правильная настройка системы охлаждения позволяет избежать множества распространенных проблем, таких как коробление, провисание и потеря детализации, а также обеспечить надежную работу принтера.
Ключевым моментом является поиск оптимального баланса обдува. Недостаточное охлаждение приводит к дефектам, связанным с перегревом и деформацией, в то время как избыточное охлаждение может ухудшить межслойную адгезию и сделать деталь хрупкой.
Этот баланс всегда зависит от множества факторов: типа используемого материала, геометрии детали, скорости печати и даже конструкции самого принтера.
Поэтому, чтобы добиться наилучших результатов, всегда начинайте с рекомендованных настроек для вашего филамента, проводите тестовые печати и систематически экспериментируйте с параметрами обдува в слайсере.
Понимание того, как обдув влияет на пластик, даст вам больший контроль над процессом и позволит создавать высококачественные 3D-печатные объекты.
