Архитектурная 3D-печать: Моделирование и прототипирование в проектировании
Введение
В постоянно развивающемся мире архитектуры и дизайна, где идеи должны быстро воплощаться в осязаемые формы, 3D-печать стала незаменимым инструментом. В контексте архитектурного проектирования это означает не печать целых зданий, а создание физических моделей зданий, районов, ландшафтов и отдельных элементов строительных проектов.
Эта технология кардинально меняет процессы проектирования, визуализации и коммуникации в архитектурных бюро, предлагая возможности, недоступные при традиционном макетировании.
3D-печать привлекает внимание архитекторов и дизайнеров благодаря своей скорости создания моделей, способности воспроизводить высокую детализацию и сложные формы, а также значительно улучшать коммуникацию с клиентами и инвесторами.
Теперь можно не просто показать рендер на экране, а дать в руки физическую модель, позволяющую по-настоящему «почувствовать» будущий проект.
Основные технологии 3D-печати для архитектурных моделей
Выбор технологии 3D-печати для создания архитектурных моделей зависит от требуемого уровня детализации, размера, материала и бюджета. Каждая технология имеет свои уникальные преимущества.
Фотополимерная печать (SLA/DLP/LCD)
Эти технологии основаны на отверждении жидких фотополимерных смол под воздействием ультрафиолетового (УФ) света.
Принцип работы (кратко): Жидкая смола находится в ванне. Лазер (SLA), проектор (DLP) или LCD-экран (LCD) проецирует изображение слоя на поверхность смолы, заставляя ее затвердевать. Платформа построения постепенно поднимается, и процесс повторяется слой за слоем.
Применение: Фотополимерная печать идеально подходит для создания высокодетализированных моделей отдельных зданий, сложных фасадных элементов, интерьерных макетов и мелких архитектурных деталей, таких как элементы декора или мебель в масштабе.
Особенности:
Высокая точность: Способность воспроизводить мельчайшие детали и тонкие элементы.
Гладкость поверхности: Напечатанные объекты имеют очень гладкую, почти бесслойную поверхность, что критически важно для реалистичных моделей.
Возможность печати прозрачных элементов: Использование прозрачных смол позволяет имитировать окна, воду, стеклянные перегородки, что значительно повышает реалистичность моделей.
Моделирование методом послойного наплавления (FDM)
FDM — это наиболее распространенная и доступная технология 3D-печати, основанная на послойном выдавливании расплавленного пластикового филамента.
Принцип работы (кратко): Пластиковый филамент подается в нагревательное сопло, где плавится и выдавливается на платформу построения, формируя слои.
Применение: FDM чаще используется для создания крупномасштабных моделей районов, концептуальных моделей зданий на ранних стадиях проектирования, элементов ландшафта и черновых макетов, где высокая детализация не является первоочередной задачей.
Особенности:
Доступность: Принтеры и материалы FDM значительно дешевле.
Широкий выбор материалов: Доступны различные виды пластика, включая те, что имитируют дерево или камень.
Относительно высокая скорость для больших объемов: Для крупных, менее детализированных моделей FDM может быть быстрее, чем фотополимерные технологии.
Видимые слои: Основной недостаток — слои остаются заметными на поверхности, что может потребовать постобработки для улучшения внешнего вида.
PolyJet и MultiJet Printing — это передовые технологии, использующие фотополимеры, но с принципом струйной печати.
Принцип работы (кратко): Печатающая головка наносит микроскопические капли жидких фотополимеров (или нескольких полимеров) на платформу построения, которые мгновенно отверждаются УФ-светом.
Применение: Эти технологии используются для создания мультиматериальных моделей (смешивание прозрачных, цветных и гибких материалов), а также высокоточных макетов с точной цветопередачей. Идеально подходят для демонстрационных моделей, требующих максимальной реалистичности.
Особенности:
Возможность печати нескольких материалов одновременно: Позволяет создавать модели с различными текстурами, цветами и свойствами в одном объекте.
Исключительная гладкость поверхности: Детали практически не требуют постобработки для достижения гладкости.
Высокая детализация: Одна из самых высоких среди всех 3D-технологий.
Порошковые технологии (SLS/Binder Jetting) — для специализированных моделей
Эти технологии используют порошковые материалы, которые спекаются лазером (SLS) или склеиваются связующим веществом (Binder Jetting).
Принцип работы (кратко): В SLS лазер спекает порошок слой за слоем. В Binder Jetting жидкое связующее вещество наносится на порошковый слой.
Применение: Используются для создания прочных функциональных моделей, моделей с текстурой, макетов с мелкими деталями. Некоторые Binder Jetting принтеры позволяют печатать в цвете.
Особенности:
Отсутствие поддержек (SLS): Несплавленный порошок служит естественной поддержкой, что упрощает постобработку.
Хорошая детализация: Способны воспроизводить сложные геометрические формы.
Широкий выбор материалов: От полиамидов до гипсовых композитов.
Материалы для архитектурных моделей
Выбор материала напрямую влияет на внешний вид, тактильные ощущения и свойства архитектурной модели.
Пластики для FDM
PLA (полилактид): Самый популярный материал для FDM-печати архитектурных моделей.
Легкость печати: Простота использования делает его идеальным для быстрого прототипирования.
Широкий выбор цветов: Доступен в огромном разнообразии цветов, что позволяет точно воспроизводить цветовые схемы проектов.
Биоразлагаемость: Экологически более чистый вариант.
PETG (полиэтилентерефталат-гликоль):
Прочность, устойчивость к влаге: Подходит для моделей, которые могут подвергаться внешним воздействиям.
Деревонаполненные филаменты:
Содержат частицы дерева, что позволяет имитировать деревянные текстуры и поверхности, придавая моделям более натуральный вид.
Подробнее о материалах для FDM принтеров можно узнать в нашей статье.
Фотополимерные смолы
Стандартные смолы:
Высокая детализация и гладкая поверхность: Идеальны для создания высококачественных, эстетически привлекательных моделей.
Прозрачные смолы:
Используются для имитации окон, воды, стеклянных элементов, позволяя видеть внутренние структуры модели и создавать реалистичные эффекты освещения.
Цветные смолы:
Позволяют визуализировать различные материалы фасадов, крыш и других элементов с точной цветопередачей.
Порошковые материалы (для SLS/Binder Jetting)
Полиамиды (Nylon):
Прочные, функциональные модели: Подходят для создания моделей, которые будут часто использоваться или подвергаться механическим воздействиям.
Гипсовые композиты:
Используются для создания детализированных моделей с возможностью цветной печати, что позволяет воспроизводить текстуры и цвета материалов.
Песок:
Применяется для крупномасштабных ландшафтных моделей, имитируя естественные поверхности.
Преимущества 3D-печати в архитектурном проектировании
Внедрение 3D-печати в архитектурные бюро принесло ряд значительных преимуществ, которые меняют подход к проектированию и презентации.
Улучшенная визуализация и коммуникация
Создание осязаемых физических моделей: В отличие от 2D-чертежей или 3D-рендеринга на экране, физические модели позволяют лучше передать объем, масштаб и пространственные отношения. Клиенты, инвесторы и городские власти могут буквально «почувствовать» будущий проект, что значительно улучшает их понимание и вовлеченность.
Значительное улучшение взаимодействия: Физические модели облегчают обсуждение идей, выявление потенциальных проблем и согласование решений, делая процесс коммуникации более эффективным и убедительным.
Ускорение процесса проектирования и итераций
Быстрое создание прототипов и физических итераций дизайна: Архитекторы могут оперативно печатать различные версии своих моделей, тестировать их, вносить изменения и быстро переходить к следующей итерации. Это значительно сокращает время, необходимое для разработки проекта.
Возможность раннего выявления ошибок, пересечений и недочетов: Физические модели позволяют обнаружить проблемы, которые могут быть незаметны на цифровых моделях, например, несовпадение элементов или проблемы с масштабом. Это позволяет исправить их на ранних стадиях, избегая дорогостоящих ошибок на этапе строительства.
Сокращение времени на принятие проектных решений: Наличие физической модели ускоряет процесс принятия решений, так как все заинтересованные стороны могут быстрее прийти к согласию.
Реализация сложных форм и высокой точности
Возможность печати сложных, органических, криволинейных архитектурных форм: 3D-печать позволяет создавать модели с геометрией, которую было бы крайне трудно или невозможно воспроизвести вручную. Это открывает новые горизонты для инновационного дизайна.
Мельчайшие детали фасадов: Технологии, такие как SLA и PolyJet, позволяют воспроизводить мельчайшие элементы фасадов, оконных рам, декоративных узоров с высокой точностью.
Обеспечение высокой точности размеров: 3D-печать гарантирует, что макеты будут точно соответствовать масштабу и размерам, необходимым для анализа и презентаций.
Снижение затрат на макетирование
Автоматизация процесса создания моделей: 3D-печать значительно сокращает ручной труд и время, которые требуются при традиционном ручном макетировании.
Экономия ресурсов: Оптимизация использования материалов и снижение отходов по сравнению с ручным изготовлением.
Персонализация и кастомизация
Создание уникальных, индивидуально адаптированных моделей: Каждая модель может быть точно настроена под конкретный проект, отражая все его нюансы и особенности дизайна.
Недостатки и ограничения
Несмотря на многочисленные преимущества, архитектурная 3D-печать сталкивается с определенными недостатками, которые необходимо учитывать.
Стоимость оборудования и материалов
Высокая стоимость профессиональных 3D-принтеров: Принтеры, обеспечивающие высокую детализацию и качество (особенно PolyJet, промышленные SLA/SLS), представляют собой значительные инвестиции.
Специализированные материалы: Фотополимерные смолы и порошковые материалы для SLS/Binder Jetting, как правило, дороже стандартных филаментов для FDM.
Размер и масштаб моделей
Ограничения по максимальному размеру области построения принтера: Очень крупные модели районов или зданий могут потребовать сегментации и последующей сборки из нескольких частей.
Сложность печати и сборки очень больших макетов: Хотя принтеры становятся больше, печать и точная сборка крупногабаритных макетов все еще остаются сложной задачей.
Постобработка
Необходимость удаления поддержек: Для большинства технологий (кроме SLS) требуются поддерживающие структуры, которые необходимо удалять после печати.
Промывка, доотверждение (для фотополимеров): Модели из смолы требуют обязательной промывки от жидких остатков и последующего доотверждения под УФ-светом.
Шлифовка, покраска и сборка: Для достижения желаемого внешнего вида и точности часто требуются дополнительные этапы постобработки, которые занимают время и требуют навыков.
Баланс между детализацией, скоростью и стоимостью
Архитекторам приходится искать оптимальный компромисс между желаемым уровнем детализации модели, временем, необходимым для ее печати, и бюджетом проекта. Высокая детализация обычно означает более высокую стоимость и более длительное время печати.
Интеграция с BIM-процессами
Потребность в бесшовном переходе от цифровой модели к физической: Современные архитектурные проекты часто создаются в BIM-системах (Building Information Modeling). Важна возможность корректного экспорта данных из BIM-моделей и их подготовки к 3D-печати без потери информации или искажений.
Области применения и примеры проектов
Архитектурная 3D-печать находит широкое применение на различных этапах проектирования и презентации.

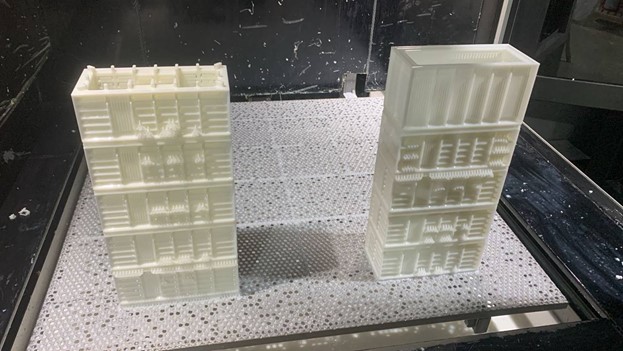

Модели отдельных зданий и фасадов
Детализированные макеты для презентаций: Создание высокоточных моделей для клиентов, инвесторов и выставок, позволяющих рассмотреть каждую деталь здания.
Изучение освещения, теней и акустики: Физические модели позволяют проводить натурные эксперименты с освещением и тенями, а также изучать акустические свойства помещений.
Проработка сложных архитектурных деталей и элементов: Печать отдельных сложных элементов фасадов, декоративных узоров, балконов для детального изучения и утверждения.

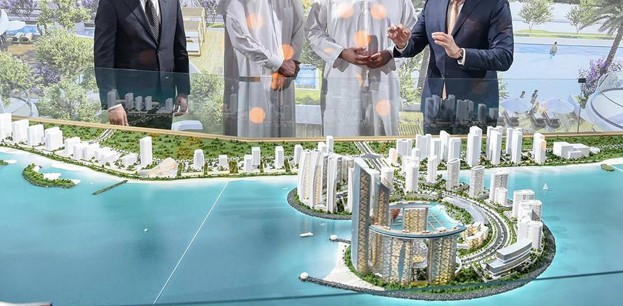

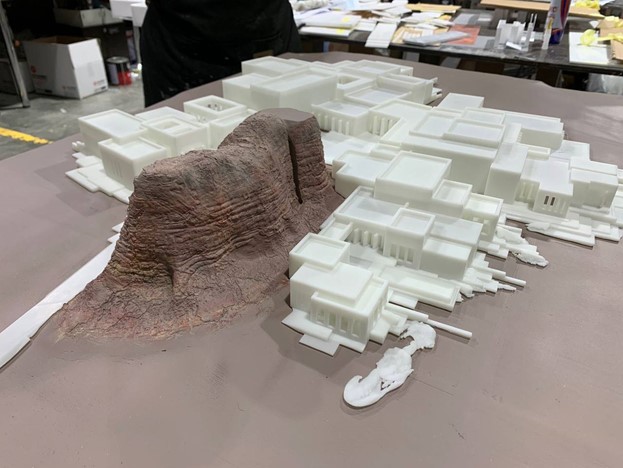

Модели районов и градостроительных проектов
Визуализация генеральных планов, развития территорий, транспортных потоков, зонирования: Создание крупномасштабных моделей, которые помогают понять взаимодействие различных объектов в городской среде.
Презентации для городских властей и общественности: Модели облегчают обсуждение и согласование градостроительных решений с широкой аудиторией.
Интерьерные модели
Макеты помещений, расстановка мебели: Создание моделей интерьеров для изучения эргономики, функциональности и дизайна.
Проработка элементов декора и освещения: Печать миниатюрных элементов интерьера, светильников, мебели для оценки их внешнего вида и расположения.
Концептуальные модели
Быстрое создание черновых, «сырых» макетов: На ранних стадиях проектирования, когда идеи только формируются, 3D-печать позволяет быстро создавать простые модели для мозгового штурма и оценки основных концепций.
Функциональные прототипы элементов
Печать прототипов элементов вентиляции, освещения, акустических панелей: Создание физических прототипов для тестирования их функциональности, эффективности и интеграции в проект.
Заключение
3D-печать уже прочно вошла в арсенал современного архитектора, став неотъемлемой частью процесса проектирования. Ее способность создавать осязаемые физические модели, которые превосходят цифровые визуализации в передаче объема, масштаба и пространственных отношений, делает ее незаменимым инструментом для визуализации, анализа и коммуникации.
Несмотря на существующие вызовы, такие как стоимость оборудования и материалов, а также необходимость постобработки, постоянные инновации в материалах, оборудовании и программном обеспечении указывают на то, что архитектурная 3D-печать будет продолжать свое стремительное развитие.
Она играет ключевую роль в повышении эффективности проектирования, улучшении взаимодействия с заинтересованными сторонами и, в конечном итоге, в создании более продуманных, инновационных и успешных строительных проектов.
