G-code для 3D-принтера: Полное руководство по командам и управлению печатью

3D-печать, также известная как аддитивное производство, — это технология, которая позволяет создавать трехмерные объекты слой за слоем на основе цифровой модели. Этот процесс предполагает использование специального принтера, который наносит материал (пластик, смола, металл и др.) на печатный стол в соответствии с инструкциями, полученными от компьютера.

G-code играет решающую роль в 3D-печати, выступая в качестве языка программирования, который сообщает 3D-принтеру, что и как делать.  Когда вы создаете 3D-модель на компьютере, ее необходимо преобразовать в формат, понятный принтеру. Именно здесь вступает в дело G-code.

Программное обеспечение, называемое слайсером, нарезает 3D-модель на множество тонких горизонтальных слоев и генерирует набор команд G-code, определяющих движения печатающей головки, скорость экструзии материала, температуру и другие параметры процесса печати.

Существуют различные типы 3D-принтеров, включая FDM (моделирование методом послойного наплавления), SLA (стереолитография), SLS (селективное лазерное спекание) и другие.

Хотя принципы 3D-печати остаются схожими, каждый тип принтера может иметь свои особенности и требования к G-code.

Основы G-code

G-code — это язык программирования, используемый для управления станками с ЧПУ (числовым программным управлением), включая 3D-принтеры. Он состоит из последовательности команд, которые определяют траекторию движения инструментов, скорость, температуру и другие параметры, необходимые для создания объекта.

Структура G-code

Строка G-code обычно состоит из нескольких элементов:

1. Команда: Указывает действие, которое должен выполнить принтер (например, перемещение, экструзия). Команды обычно начинаются с буквы «G» или «M».
2. Параметры: Предоставляют дополнительную информацию о том, как выполнить команду (например, координаты, скорость). Параметры обозначаются буквами (X, Y, Z, F, S и т. д.) и сопровождаются числовыми значениями.
3. Комментарии: Необязательные пояснения, игнорируемые принтером. Обычно начинаются с символа «;». Пример строки G-code: G1 X100 Y50 Z10 F500 =/- Перемещение в точку (100, 50, 10) со скоростью 500 мм/мин.

Команды G-code можно разделить на две основные категории:

Модальные команды: Активны до тех пор, пока не будут заменены другой командой того же типа. Например, команда G1 (линейное перемещение) остается активной, и последующие строки будут интерпретироваться как линейные перемещения, пока не будет дана другая команда на перемещение (например, G0 или G2).

Немодальные команды: Выполняются только один раз. Например, команда G4 (пауза) вызывает паузу в работе принтера только на указанное время, а затем принтер переходит к выполнению следующей команды.

Система координат 3D-принтера — это декартова система координат, где положение печатающей головки определяется тремя осями:

X: Горизонтальное перемещение вдоль ширины печатного стола.

Y: Горизонтальное перемещение вдоль глубины печатного стола.

Z: Вертикальное перемещение.

Параметры G-code

Параметры G-code предоставляют дополнительную информацию о том, как выполнять заданную команду. Каждый параметр состоит из буквы, за которой следует числовое значение.

Наиболее распространенные параметры G-code:

X, Y, Z: Определяют координаты конечной точки перемещения. Единицы измерения (мм или дюймы) задаются командами G20 или G21.

E: Указывает количество материала, которое необходимо экструдировать во время перемещения. Единицы измерения зависят от настроек принтера и слайсера.

F: Определяет скорость подачи, т.е. скорость перемещения печатающей головки. Обычно измеряется в миллиметрах в минуту (мм/мин).

S: Может иметь разные значения в зависимости от команды. Например, для команд управления шпинделем (в станках с ЧПУ) S задает скорость вращения, а для команд управления температурой — целевую температуру.

P: Также может иметь разные значения. Например, в команде G4 (пауза) P задает время задержки в миллисекундах.

Синтаксис G-code

G-code имеет относительно простой синтаксис. Важно соблюдать несколько основных правил:

Регистр: Команды G-code обычно не чувствительны к регистру (G0 эквивалентно g0), но рекомендуется использовать заглавные буквы для единообразия.

Пробелы: Пробелы между командой и параметрами, а также между отдельными параметрами, не обязательны, но могут улучшить читаемость кода.

Комментарии: Комментарии начинаются с символа «;» и игнорируются принтером. Они используются для добавления пояснений и облегчения понимания кода.

Работа с G-code на практике

Слайсеры — это программы, которые преобразуют 3D-модели (обычно в формате STL) в G-code. Они нарезают модель на тонкие слои и генерируют инструкции для 3D-принтера, определяя движения печатающей головки, скорость экструзии, температуру и другие параметры.

Популярные слайсеры:

1. Cura: Бесплатный и открытый слайсер с широким набором функций и активным сообществом.
2. PrusaSlicer: Разработан компанией Prusa Research, известен своей точностью и оптимизациями для принтеров Prusa, но также подходит и для других моделей.
3. Simplify3D: Платный слайсер с расширенными возможностями управления процессом печати и оптимизации G-code.

Настройки слайсера играют решающую роль в формировании G-code и, следовательно, в качестве конечного изделия. К ним относятся:

1. Толщина слоя: Определяет высоту каждого слоя печати.
2. Заполнение: Определяет плотность заполнения внутренних областей объекта.
3. Скорость печати: Влияет на скорость перемещения печатающей головки.
4. Температура: Устанавливает температуру экструдера и печатного стола.
5. Поддержки: Определяют необходимость создания временных структур для поддержки нависающих элементов модели.

Чтение и понимание G-code файлов

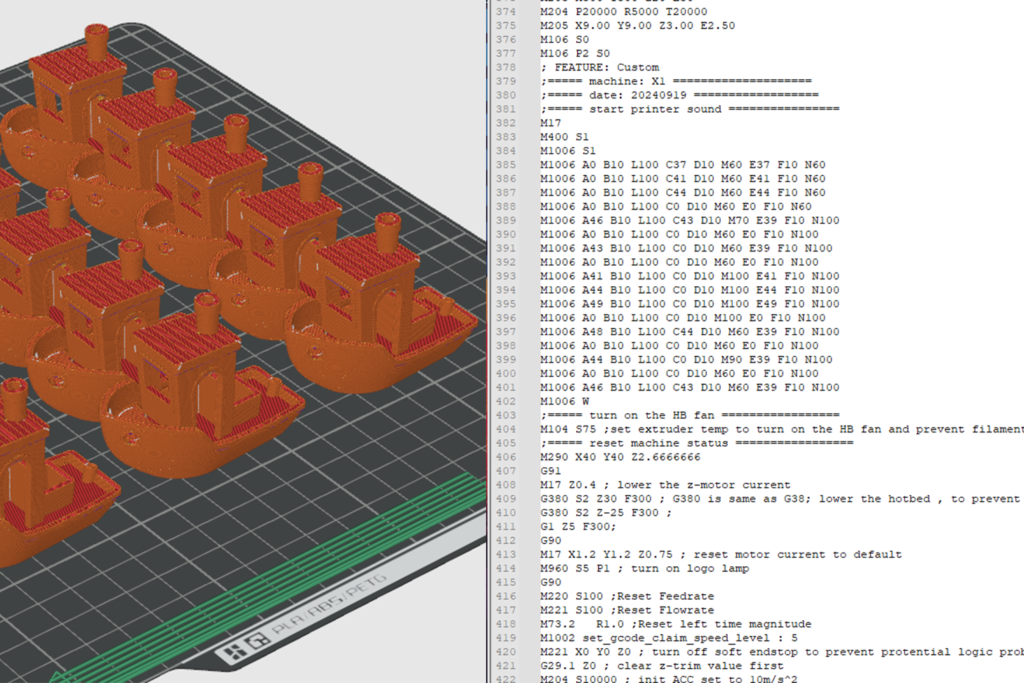

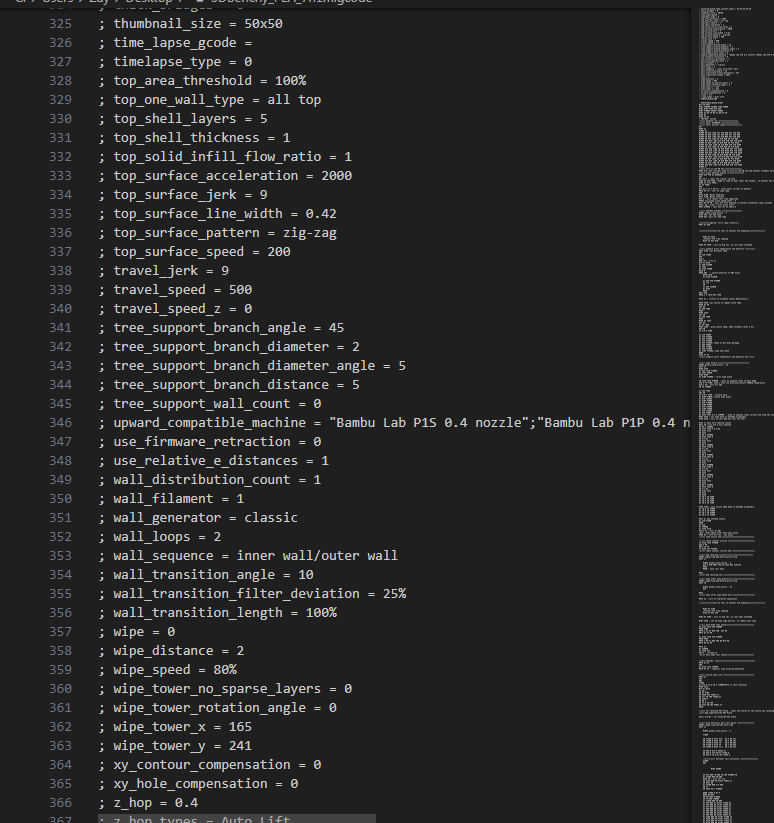

Файл G-code — это текстовый файл, содержащий последовательность команд, которые 3D-принтер выполняет для создания объекта. Понимание структуры G-code файла может быть полезным для отладки проблем с печатью, оптимизации параметров и внесения изменений в процесс печати.

Типичный файл G-code состоит из нескольких разделов:

1. Преамбула: Содержит начальные настройки, такие как выбор единиц измерения, установка температуры и включение вентиляторов.
2. Тело: Содержит основные команды, определяющие движения печатающей головки и экструзию материала для создания слоев объекта.
3. Окончание: Содержит команды для завершения процесса печати, такие как отключение нагревателей и перемещение печатающей головки в безопасное положение.

Редактирование G-code вручную

В некоторых случаях может потребоваться редактирование G-code вручную для достижения определенных результатов или решения проблем с печатью.

Распространенные сценарии редактирования G-code:

1. Оптимизация скорости печати: Изменение параметров F для ускорения или замедления определенных участков печати.
2. Изменение температуры: Корректировка температуры экструдера или стола для улучшения адгезии или предотвращения деформации.
3. Добавление пользовательских команд: Вставка дополнительных команд для выполнения специальных действий, таких как паузы, звуковые сигналы или управление дополнительными устройствами.

Для редактирования G-code можно использовать обычные текстовые редакторы, но существуют и специализированные инструменты, облегчающие этот процесс, например, G-code редакторы с подсветкой синтаксиса и предварительным просмотром траектории движения.

Отправка G-code на 3D-принтер

После того, как G-code сгенерирован слайсером или отредактирован вручную, его необходимо отправить на 3D-принтер для выполнения.

Способы передачи G-code:

1. SD-карта: Сохранение файла G-code на SD-карту и вставка ее в принтер.
2. USB-соединение: Подключение компьютера к принтеру с помощью USB-кабеля и отправка G-code через специальное программное обеспечение.
3. Сетевое подключение: Отправка G-code на принтер через локальную сеть или Интернет (если принтер поддерживает такую возможность).

Макросы и пользовательские команды

Макросы — это последовательности G-code команд, объединенные в одну команду для автоматизации повторяющихся задач. Пользовательские команды позволяют создавать новые команды G-code для выполнения специфических действий, не предусмотренных стандартным набором.

G-code для разных типов 3D-принтеров

Разные типы 3D-принтеров могут иметь свои особенности в интерпретации G-code. Например, дельта-принтеры используют другую систему координат и требуют специальных G-code команд для управления движением.

Прошивки 3D-принтеров и G-code

Прошивка 3D-принтера (например, Marlin, RepRapFirmware, Klipper) определяет, как принтер интерпретирует G-code. Разные прошивки могут иметь небольшие различия в синтаксисе и поддерживаемых командах.

Пример G-code с пояснениями:

G21        ; Установка единиц измерения в миллиметры

G90        ; Абсолютное позиционирование

M104 S200  ; Установка температуры экструдера на 200 градусов Цельсия

M140 S60   ; Установка температуры стола на 60 градусов Цельсия

G28        ; Возврат в исходное положение (home)

G1 Z5 F500   ; Поднять Z на 5 мм со скоростью 500 мм/мин

G1 X10 Y10 F1500 E1 ; Переместить X и Y на 10 мм со скоростью 1500 мм/мин, выдавить 1 мм пластика

G1 X50 Y10 F1500 E10; Переместить X на 50 мм, Y на 10 мм со скоростью 1500 мм/мин, выдавить 10 мм пластика

G1 X50 Y50 F1500 E20; Переместить X и Y на 50 мм со скоростью 1500 мм/мин, выдавить 20 мм пластика

G1 X10 Y50 F1500 E30; Переместить X на 10 мм, Y на 50 мм со скоростью 1500 мм/мин, выдавить 30 мм пластика

G1 X10 Y10 F1500 E40; Переместить X и Y на 10 мм со скоростью 1500 мм/мин, выдавить 40 мм пластика

M104 S0     ; Выключить нагрев экструдера

M140 S0     ; Выключить нагрев стола

M84        ; Отключить двигатели

Этот код напечатает квадрат со стороной 40 мм, начиная с координат X10, Y10. (Не стоит использовать его для реальной печати, это просто пример, настоящий g—code значительно сложнее и состоит из сотен, а то и тысяч строк.)

Оптимизация G-code для повышения качества печати

Различные параметры G-code могут существенно влиять на качество конечного отпечатка. Например:

1. Температура: Слишком низкая температура может привести к плохой адгезии слоев, а слишком высокая — к перегреву и деформации.
2. Скорость: Слишком высокая скорость может привести к некачественной печати, а слишком низкая — к увеличению времени печати.
3. Ускорение и рывки: Неправильные настройки ускорения и рывков могут вызвать дефекты поверхности и вибрации.
4. Поток пластика: Недостаточный поток может привести к недоэкструзии, а избыточный — к переэкструзии.

Стратегии оптимизации

Существуют различные стратегии оптимизации G-code для улучшения качества печати:

Минимизация перемещений: Уменьшение количества холостых перемещений печатающей головки для экономии времени и снижения риска дефектов.

Оптимизация скорости печати: Варьирование скорости печати в зависимости от геометрии объекта и требований к качеству.

Использование специальных команд: Применение команд для управления ускорением, рывками и другими параметрами для улучшения качества поверхности и предотвращения дефектов.

Безопасность и G-code

Неправильные G-code команды могут привести к нежелательным движениям принтера, поломке оборудования и даже возгоранию.

Рекомендации по безопасной работе с 3D-принтером и G-code:

1. Всегда проверяйте G-code перед отправкой на принтер.
2. Будьте внимательны при редактировании G-code вручную.
3. Не оставляйте 3D-принтер без присмотра во время печати.
4. Держите легковоспламеняющиеся материалы подальше от принтера.

Список команд G-code для 3D-принтера

M-коды 3D-принтера

M-коды — это управляющие коды, используемые в 3D-печати для выполнения различных негеометрических операций, таких как управление температурой, вентиляторами и другими функциями принтера.

Другие команды, относящиеся к управлению 3д принтером:

Заключение

Понимание G-code является важным, но опциональным в наше время навыком для пользователей 3D-принтеров. Это позволяет лучше контролировать процесс печати, решать проблемы и добиваться высококачественных результатов.
