В 3D-печати, особенно при использовании технологии FDM (моделирование методом послойного наплавления), обеспечение надежной адгезии первого слоя является ключевым фактором успешной печати. Одним из распространенных методов улучшения адгезии является использование подложки (в англоязычной терминологии — «raft»).
В этой статье мы подробно рассмотрим, что такое подложка, зачем она нужна, когда ее следует использовать, как настраивать параметры подложки в слайсере, и какие существуют альтернативы.
Что такое подложка (Raft)?

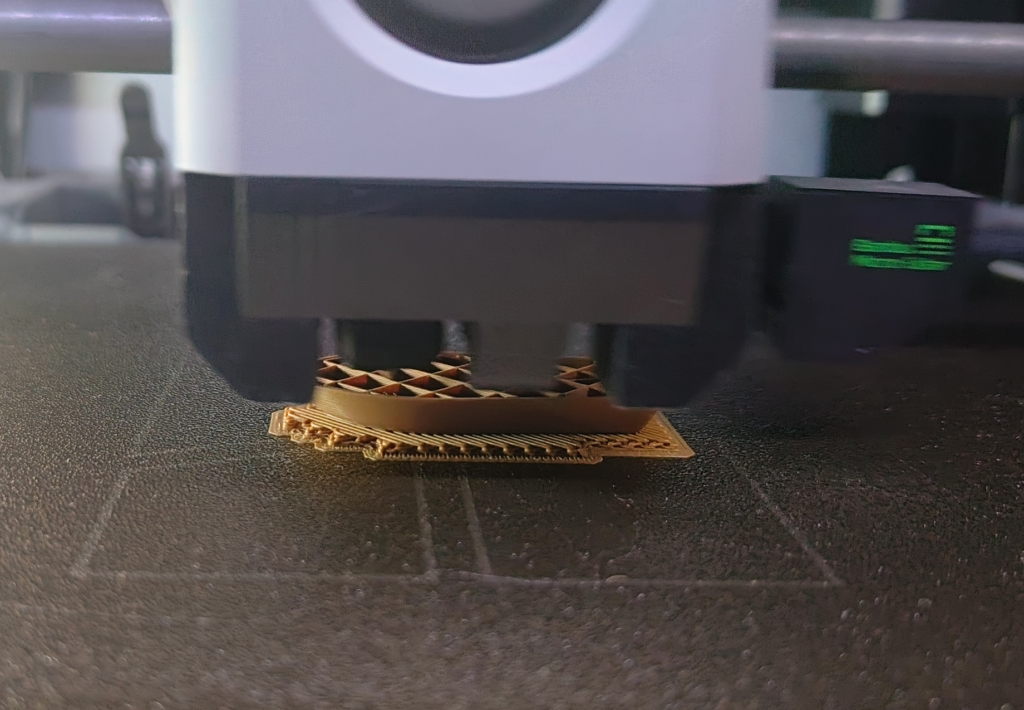

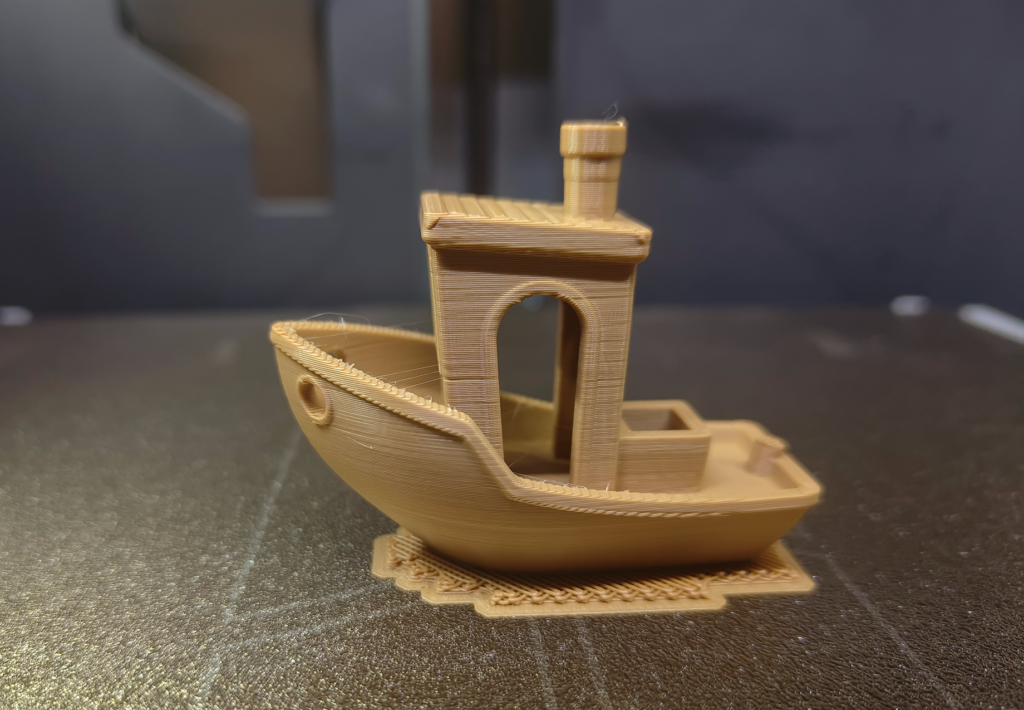

Подложка — это горизонтальная структура, состоящая из нескольких слоев пластика, которая печатается на столе перед началом печати самой модели. Она служит основанием для модели, обеспечивая большую площадь контакта с печатной платформой и улучшая адгезию первого слоя. После завершения печати подложка удаляется, и остается готовая модель.
Подложки используются для решения следующих задач:
Улучшение адгезии первого слоя: Это основная функция подложки. Она обеспечивает прочное сцепление модели со столом, предотвращая отклеивание углов и деформацию (warp) в процессе печати.
Выравнивание поверхности печати: Подложка может компенсировать небольшие неровности стола, создавая ровную поверхность для начала печати.
Облегчение удаления модели: В некоторых случаях подложка облегчает отделение модели от стола, особенно если модель имеет большую площадь контакта или сложную форму.
Подложку рекомендуется использовать в следующих случаях:
Проблемы с адгезией: Если вы сталкиваетесь с проблемами отклеивания первого слоя, особенно при печати ABS, Nylon или других материалов, склонных к деформации.
Неровная поверхность печати: Если ваш стол имеет небольшие неровности, подложка поможет создать ровное основание.
Сложные модели с маленькой площадью контакта: Если модель имеет небольшие опорные ножки или сложную геометрию основания, подложка обеспечит необходимую поддержку.
Однако, в некоторых случаях использование подложки может быть нецелесообразным или даже нежелательным:
Хорошая адгезия: Если вы уверены в хорошей адгезии первого слоя (например, при использовании PLA на хорошо откалиброванном столе с PEI-покрытием), подложка не нужна.
Экономия материала и времени: Подложка увеличивает расход пластика и время печати, поэтому ее использование следует минимизировать, когда это возможно.
Простая геометрия: Для простых моделей с большой плоской основой подложка обычно не требуется.
Подложка состоит из нескольких слоев пластика, которые формируют прочное основание для печати модели. Обычно подложка имеет следующую структуру:
Подложка работает следующим образом:

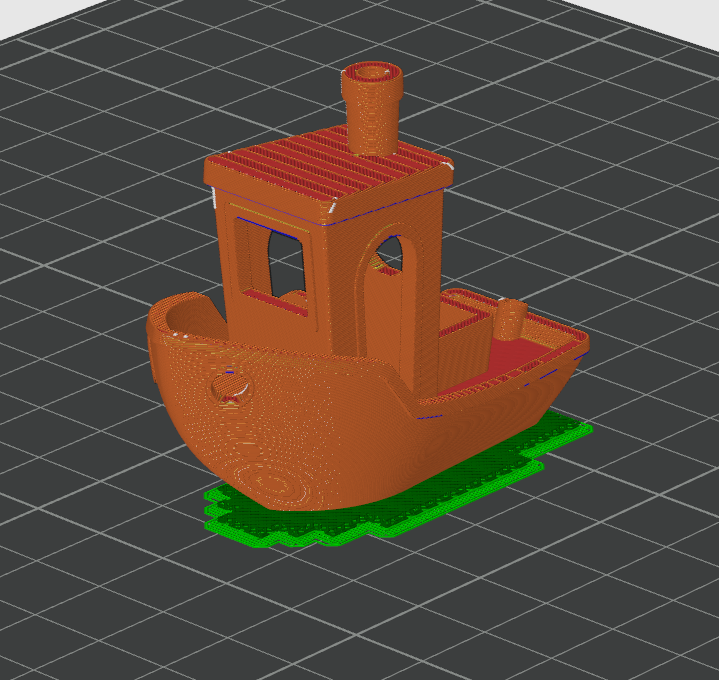

Большинство популярных слайсеров, таких как Cura, PrusaSlicer и другие, имеют настраиваемые параметры подложки. Вот основные параметры, которые вы можете регулировать:
Толщина подложки: Определяет количество слоев, из которых состоит подложка. Увеличение толщины улучшает адгезию, но увеличивает расход материала и время печати.
Плотность подложки: Определяет плотность заполнения подложки. Более высокая плотность обеспечивает лучшую адгезию, но усложняет удаление подложки.
Ширина подложки: Определяет размер подложки по горизонтали. Увеличение ширины улучшает адгезию, особенно для крупных моделей.
Расстояние до модели: Определяет расстояние между подложкой и первым слоем модели. Слишком маленькое расстояние может привести к тому, что подложку будет сложно удалить, а слишком большое — к плохой адгезии.
Количество слоев: Определяет количество слоев, из которых состоит подложка.
Некоторые материалы требуют использования подложки чаще, чем другие. К ним относятся:
ABS: имеет высокую склонность к деформации, поэтому подложка рекомендуется для печати большинства ABS-моделей.
Nylon: также склонен к деформации и требует хорошей адгезии, поэтому подложка часто необходима.
PETG: обычно имеет хорошую адгезию, но подложка может быть полезна для крупных моделей или моделей со сложной геометрией.

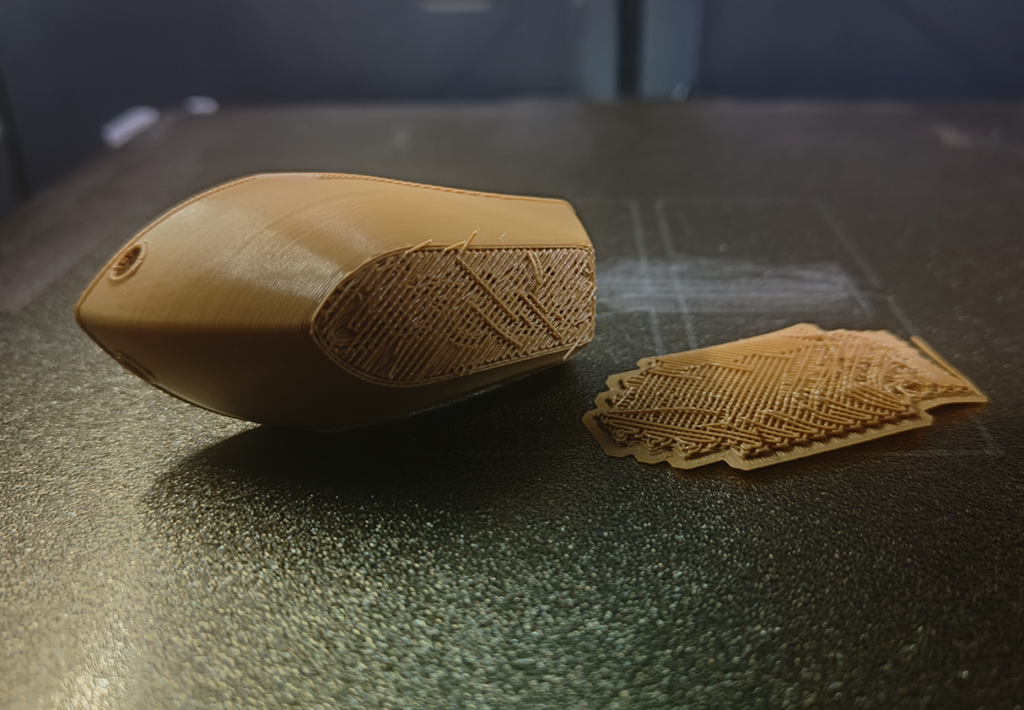

Удаление подложки может быть сложной задачей, особенно если она слишком сильно прилипла к модели. Вот несколько советов по удалению подложки:
Дайте модели остыть: Подождите, пока модель полностью остынет, прежде чем пытаться удалить подложку.
Используйте инструменты: Используйте шпатель, нож или другие инструменты, чтобы аккуратно отделить подложку от модели.
Будьте осторожны: Не прилагайте слишком много усилий, чтобы не повредить модель.
Отрегулируйте настройки: Если у вас возникли проблемы с удалением подложки, попробуйте увеличить расстояние между подложкой и моделью в настройках слайсера.
При использовании подложки могут возникнуть следующие проблемы:
Плохая адгезия подложки: Если подложка не прилипает к платформе, попробуйте увеличить толщину и плотность подложки, очистить платформу или использовать дополнительные средства адгезии (клей, лак для волос).
Сложное удаление подложки: Если подложку сложно удалить, попробуйте уменьшить расстояние между подложкой и моделью или использовать инструменты для аккуратного отделения.
Повреждение модели при удалении подложки: Чтобы избежать повреждения модели, будьте осторожны при удалении подложки, используйте подходящие инструменты и не прилагайте слишком много усилий.
Помимо подложек, существуют и другие методы улучшения адгезии первого слоя:

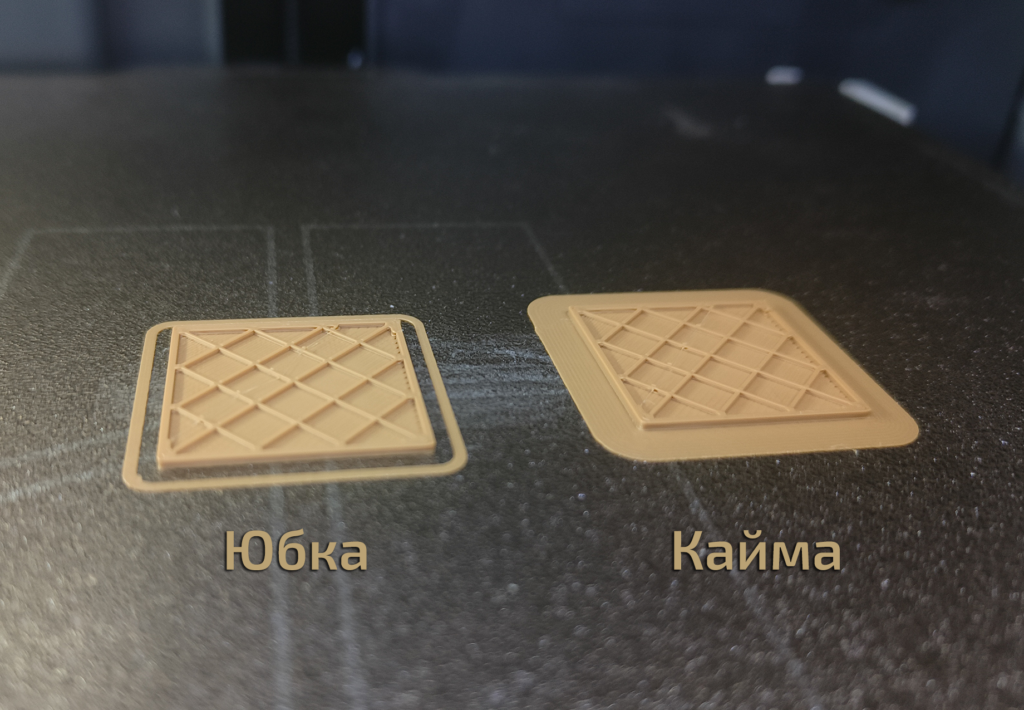

Кайма (Brim): Кайма — это тонкая полоса пластика, которая печатается вокруг основания модели, увеличивая площадь контакта. В отличие от подложки, кайма легко отделяется от модели.
Юбка (Skirt): Юбка — это контур, который печатается вокруг модели, но не касается ее. Юбка помогает стабилизировать подачу пластика и проверить уровень стола перед началом печати.
Клей: Клей-карандаш или специальный клей для 3D-печати можно нанести на стол для улучшения адгезии.
PEI-покрытие: PEI (полиэфиримид) — это пластиковое покрытие для стола, которое обеспечивает отличную адгезию для большинства материалов и легко очищается.
Подложка является важным инструментом в 3D-печати, который помогает обеспечить надежную адгезию первого слоя и предотвратить деформацию модели. Правильная настройка параметров подложки в слайсере и использование подходящих материалов позволяют получать качественные результаты даже при печати сложных моделей.
Однако, важно помнить, что подложка увеличивает расход материала и время печати, поэтому ее следует использовать только тогда, когда это действительно необходимо. В большинстве случаев альтернативные методы, такие как кайма или использование специальных покрытий, могут быть более эффективными и экономичными. С развитием технологий 3D-печати разрабатываются новые методы адгезии, которые могут в будущем заменить традиционные подложки.
